Android Jetpack – Navigation

前言

即学即用Android Jetpack系列Blog的目的是通过学习Android Jetpack完成一个简单的Demo，本文是即学即用Android Jetpack系列Blog的第一篇。

记得去年第一次参加谷歌开发者大会的时候，就被Navigation的图形导航界面给迷住了，一句卧槽就代表了小王的全部心情～，我们可以看一下来自网络的一张图片：

来自网络的一张图片

所以，Android Jetpack学习之旅就开始了。

Android Jetpack

本人打算每周学习一个组件（上图的左上区域），最后将所学的组件组成一个简单的Demo。同时，刚刚过去的2019年谷歌开发者大会宣布亲儿子Kotlin成为开发Android的首选语言，所以本文的Demo也将都会采用Kotlin编写。

本章结束后登录部分完成效果：


语言：Kotlin
Demo地址：https://github.com/mCyp/Hoo

目录

一、简介

1. 定义

Navigation是什么呢？谷歌的介绍视频上说：

Navigation是一个可简化Android导航的库和插件

更确切的来说，Navigation是用来管理Fragment的切换，并且可以通过可视化的方式，看见App的交互流程。这完美的契合了Jake Wharton大神单Activity的建议。

2. 优点

• 处理Fragment的切换（上文已说过）
• 默认情况下正确处理Fragment的前进和后退
• 为过渡和动画提供标准化的资源
• 实现和处理深层连接
• 可以绑定Toolbar、BottomNavigationView和ActionBar等
• SafeArgs（Gradle插件） 数据传递时提供类型安全性
• ViewModel支持

3. 准备

如果想要进行下面的学习，你需要 3.2 或者更高的Android studio。

4. 学习方式

最好的学习方式仍然是通过官方文档，下面是官方的学习地址：
谷歌官方教程：Navigation Codelab
谷歌官方文档：Navigation
官方Demo：Demo地址

二、实战

在实战之前，我们先来了解一下Navigation中最关键的三要素，他们是：

可能我这么解释还是有点抽象，做一个不是那么恰当的比喻，我们可以将Navigation Graph看作一个地图，NavHostFragment看作一个车，以及把NavController看作车中的方向盘，Navigation Graph中可以看出各个地点（Destination）和通往各个地点的路径，NavHostFragment可以到达地图中的各个目的地，但是决定到什么目的地还是方向盘NavController，虽然它取决于开车人（用户）。

第一步 添加依赖

模块层的build.gradle文件需要添加：

ext.navigationVersion = "2.0.0"
dependencies {
    //...
    implementation "androidx.navigation:navigation-fragment-ktx:$rootProject.navigationVersion"
    implementation "androidx.navigation:navigation-ui-ktx:$rootProject.navigationVersion"
}

如果你要使用SafeArgs插件，还要在项目目录下的build.gradle文件添加：

buildscript {
    ext.navigationVersion = "2.0.0"
    dependencies {
        classpath "androidx.navigation:navigation-safe-args-gradle-plugin:$navigationVersion"
    }
}

以及模块下面的build.gradle文件添加：

apply plugin: 'kotlin-android-extensions'
apply plugin: 'androidx.navigation.safeargs'

第二步 创建navigation导航

1. 创建基础目录：资源文件res目录下创建navigation目录 -> 右击navigation目录New一个Navigation resource file

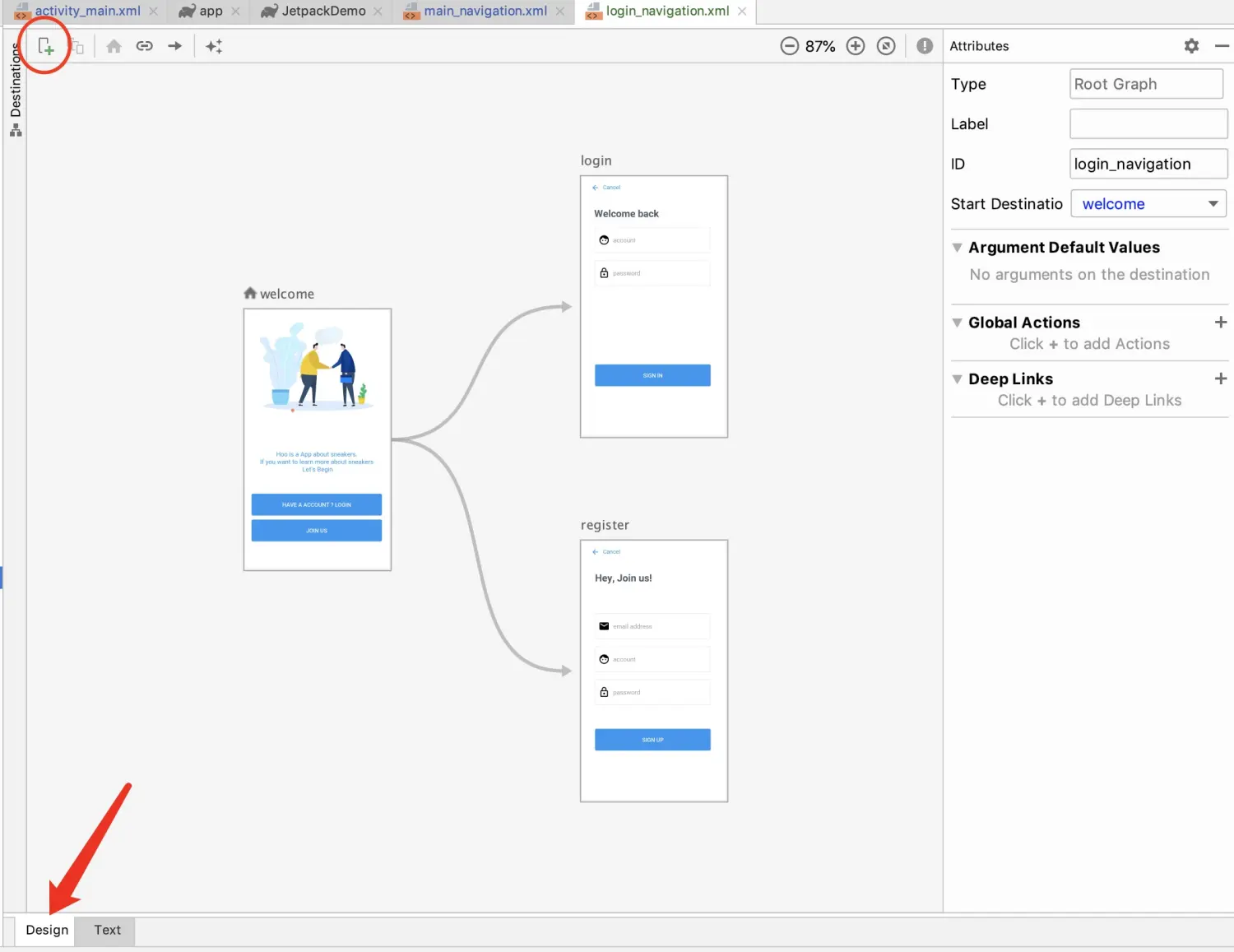

2. 创建一个Destination，如果说navigation是我们的导航工具，Destination是我们的目的地，在此之前，我已经写好了一个WelcomeFragment、LoginFragment和RegisterFragment，添加Destination的操作完成后如下所示：


   添加Destination

除了可视化界面之外，我们仍然有必要看一下里面的内容组成，login_navigation.xml:

我在这里省略了一些不必要的代码。让我们看一下navigation标签的属性：

第三步 建立NavHostFragment

我们创建一个新的LoginActivity，在activity_login.xml文件中：

有几个属性需要解释一下：

第四步 界面跳转、参数传递和动画

在WelcomeFragment中，点击登录和注册按钮可以分别跳转到LoginFragment和RegisterFragment中。

WelcomeFragment.

这里我使用了两种方式实现：

方式一 利用ID导航

目标：WelcomeFragment携带key为name的数据跳转到LoginFragment，LoginFragment接收后显示。
Have a account ? Login按钮的点击事件如下：

btnLogin.setOnClickListener {
            // 设置动画参数
            val navOption = navOptions {
                anim {
                    enter = R.anim.slide_in_right
                    exit = R.anim.slide_out_left
                    popEnter = R.anim.slide_in_left
                    popExit = R.anim.slide_out_right
                }
            }
            // 参数设置
            val bundle = Bundle()
            bundle.putString("name","TeaOf")
            findNavController().navigate(R.id.login, bundle,navOption)
}

后续LoginFragment的接收代码比较简单，直接获取Fragment中的Bundle即可，这里不再出示代码。最后的效果：

LoginFragment

方式二 利用Safe Args

目标：WelcomeFragment通过Safe Args将数据传到RegisterFragment，RegisterFragment接收后显示。
再看一下已经展示过的login_navigation.xml：

细心的同学可能已经观察到navigation目录下的login_navigation.xml资源文件中的action标签和argument标签，这里需要解释一下：
action标签

argument标签

点击Android studio中的Make Project按钮，可以发现系统为我们生成了两个类：

系统生成的类

WelcomeFragment中的JOIN US按钮点击事件：

btnRegister.setOnClickListener {
            val action = WelcomeFragmentDirections
                .actionWelcomeToRegister()
                .setEMAIL("TeaOf1995@Gamil.com")
            findNavController().navigate(action)
}

RegisterFragment中的接收：

override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        super.onViewCreated(view, savedInstanceState)

        // ...
        val safeArgs:RegisterFragmentArgs by navArgs()
        val email = safeArgs.email
        mEmailEt.setText(email)
}

以及效果：

RegisterFragment

需要提及的是，如果不用Safe Args，action可以由Navigation.createNavigateOnClickListener(R.id.next_action, null)方式生成，感兴趣的同学可以自行编写。

三、更多

Navigation可以绑定menus、drawers和bottom navigation，这里我们以bottom navigation为例，我先在navigation目录下新创建了main_navigation.xml，接着新建了MainActivity，下面则是activity_main.xml:

MainActivity中的处理也十分简单：

class MainActivity : AppCompatActivity() {

    lateinit var bottomNavigationView: BottomNavigationView

    override fun onCreate(savedInstanceState: Bundle?) {
        //...
        val host: NavHostFragment = supportFragmentManager.findFragmentById(R.id.my_nav_host_fragment) as NavHostFragment
        val navController = host.navController
        initWidget()
        initBottomNavigationView(bottomNavigationView,navController)
    }

    private fun initBottomNavigationView(bottomNavigationView: BottomNavigationView, navController: NavController) {
        bottomNavigationView.setupWithNavController(navController)
    }

    private fun initWidget() {
        bottomNavigationView = findViewById(R.id.navigation_view)
    }
}

效果：

MainActivity

四、总结

总结

上图概括了本文的一些知识点，当然还有一些知识点没有涉及，比如深层连接等，其次，本文只是一篇入门型博客，关于更深层次的学习，本人会逐步进行。本人水平有限，文章难免有误，欢迎指正。
Over~
