ContentProvider
是一个可以跨进程的组件,比如我们可以使用通讯录的ContentProvider
来获取手机中的通信录信息。ContentResolver
封装了ContentProvider
跨进程通信的逻辑,使我们在使用ContentProvider
时不需要关心这些细节。
那我们在使用context.getContentResolver().query(uri)
时发生了什么呢?我们的进程是如何使用其他进程的ContentProvider的呢?
接下来我们就来分析Android系统源码对于ContentProvider
的处理,来弄明白这些问题。
ContentProvider的实例化过程
我们从ContextImp.getContentResolver().query()
开始看:
public final Cursor query(...) {
IContentProvider unstableProvider = acquireUnstableProvider(uri);
}
即首先要获得一个IContentProvider
。它是ContentProvider可以跨进交互的一个aidl
接口。其实这里拿到的就是一个Binder
。所以接下来就看这个IContentProvider(Binder)
是如果获取的。
我们在调用ContextImp.getContentResolver()
获得的其实是ApplicationContentResolver
。因此来看一下它的acquireUnstableProvider()
:
protected IContentProvider acquireProvider(Context context, String auth) {
return mMainThread.acquireProvider(context,
ContentProvider.getAuthorityWithoutUserId(auth),
resolveUserIdFromAuthority(auth), true);
}
继续看源码, 切换到主线程ActivityThread.java
:
public final IContentProvider acquireProvider(Context c, String auth, int userId, boolean stable) {
// 如果已经缓存过这个 auth对应的IContentProvider,则直接返回
final IContentProvider provider = acquireExistingProvider(c, auth, userId, stable);
if (provider != null) return provider;
ContentProviderHolder holder = null;
holder = ActivityManager.getService().getContentProvider(
getApplicationThread(), auth, userId, stable);
//获取失败
if (holder == null) return null;
//在向服务端获取holder,服务端如果发现ContentProvider的进程和当前客户端进程是同一个进程就会让客户端进程来实例化ContentProvider,具体细节可以在下面分析中看到
holder = installProvider(c, holder, holder.info, true /*noisy*/, holder.noReleaseNeeded, stable);
return holder.provider;
}
即在本地没有获得过IContentProvider
时,直接向ActivityManagerService
发起getContentProvider
的请求,最终调用ActivityManagerService.getContentProviderImpl()
, 这个方法就是ContentProvider
实例化逻辑的核心了:
首先来看一下这个方法的声明:
ContentProviderHolder getContentProviderImpl(IApplicationThread caller,String name, IBinder token, boolean stable, int userId)
即最终是返回一个ContentProviderHolder
,它是什么呢?它其实是一个可以在进程间传递的数据对象(aidl),看一下它的定义:
public class ContentProviderHolder implements Parcelable {
public final ProviderInfo info;
public IContentProvider provider;
public IBinder connection;
...
继续看getContentProviderImpl()
,这个方法比较长,所以接下来我们分段来看这个方法, 顺序是(1)、(2)、(3)… 这种 :
ActivityManagerService.getContentProviderImpl()(1)
//三个关键对象
ContentProviderRecord cpr;
ContentProviderConnection conn = null;
ProviderInfo cpi = null;
...
cpr = mProviderMap.getProviderByName(name, userId); // 看看系统是否已经缓存了这个ContentProvider
先来解释一下ContentProviderRecord
、ContentProviderConnection
、ProviderInfo
、mProviderMap
它们大概是什么:
ContentProviderRecord
: 它是系统(ActivityManagerService)用来记录一个ContentProvider
相关信息的对象。
ContentProviderConnection
: 它是一个Binder
。连接服务端(ActivityManagerService)和客户端(我们的app)。里面记录着一个ContentProvider
的状态,比如是否已经死掉了等。
ProviderInfo
: 用来保存一个ContentProvider
的信息(manifest中的<provider>
), 比如authority
、readPermission
等。
mProviderMap
: 它的类型是ProviderMap
。它里面存在几个map,这些map都是保存ContentProvider
的信息的。
ok我们继续来看源码:
ActivityManagerService.getContentProviderImpl()(2)
cpr = mProviderMap.getProviderByName(name, userId); // 看看系统是否已经缓存了这个ContentProvider
boolean providerRunning = cpr != null && cpr.proc != null && !cpr.proc.killed;
if (providerRunning) {
...
}
if (!providerRunning) {
...
}
即根据ContentProvider
所在的进程是否是活跃
、这个ContentProvider是否被启动过(缓存下来)
两个状态来进行不同的处理 :
ContentProvider已被加载并且所在的进程正在运行
即: if(providerRunning){ ... }
中的代码
ActivityManagerService.getContentProviderImpl()(3)
ProcessRecord r = getRecordForAppLocked(caller); //获取客户端(获得content provider的发起者)的进程信息
if (r != null && cpr.canRunHere(r)) { //如果请求的ContentProvider和客户端位于同一个进程
ContentProviderHolder holder = cpr.newHolder(null); //ContentProviderConnection参数传null
holder.provider = null; //注意,这里置空是让客户端自己去实例化!!
return holder;
}
//客户端进程正在运行,但是和ContentProvider并不在同一个进程
conn = incProviderCountLocked(r, cpr, token, stable); // 直接根据 ContentProviderRecord和ProcessRecord 构造一个 ContentProviderConnection
...
即如果请求的是同进程的ContentProvider
则直接回到进程的主线程去实例化ContentProvider
。否则使用ContentProviderRecord
和ProcessRecord
构造一个ContentProviderConnection
ContentProvider所在的进程没有运行并且服务端(ActivityManagerService)没有加载过它
即: if(!providerRunning){ ... }
中的代码
ActivityManagerService.getContentProviderImpl()(4)
//先解析出来一个ProviderInfo
cpi = AppGlobals.getPackageManager().resolveContentProvider(name, STOCK_PM_FLAGS | PackageManager.GET_URI_PERMISSION_PATTERNS, userId);
...
ComponentName comp = new ComponentName(cpi.packageName, cpi.name);
cpr = mProviderMap.getProviderByClass(comp, userId); //这个content provider 没有被加载过
final boolean firstClass = cpr == null;
if (firstClass) {
...
cpr = new ContentProviderRecord(this, cpi, ai, comp, singleton); // 构造一个 ContentProviderRecord
}
...
final int N = mLaunchingProviders.size(); // mLaunchingProviders它是用来缓存正在启动的 ContentProvider的集合的
int i;
for (i = 0; i < N; i++) {
if (mLaunchingProviders.get(i) == cpr) { // 已经请求过一次了,provider正在启动,不重复走下面的逻辑
break;
}
}
//这个 ContentProvider 不是在启动状态,也就是还没启动
if (i >= N) {
ProcessRecord proc = getProcessRecordLocked(cpi.processName, cpr.appInfo.uid, false);
...
if (proc != null && proc.thread != null && !proc.killed) { //content provider所在的进程已经启动
proc.thread.scheduleInstallProvider(cpi); //安装这个 Provider , 即客户端实例化它
} else {
//启动content provider 所在的进程, 并且唤起 content provider
proc = startProcessLocked(cpi.processName,cpr.appInfo, false, 0, "content provider",new ComponentName(cpi.applicationInfo.packageName,cpi.name)...);
}
cpr.launchingApp = proc;
mLaunchingProviders.add(cpr); //添加到正在启动的队列
}
//缓存 ContentProvider信息
if (firstClass) {
mProviderMap.putProviderByClass(comp, cpr);
}
mProviderMap.putProviderByName(name, cpr);
//构造一个 ContentProviderConnection
conn = incProviderCountLocked(r, cpr, token, stable);
if (conn != null) {
conn.waiting = true; //设置这个connection
}
等待客户端实例化 ContentProvider
ActivityManagerService.getContentProviderImpl()
(5)
// Wait for the provider to be published...
synchronized (cpr) {
while (cpr.provider == null) {
....
if (conn != null) {
conn.waiting = true;
}
cpr.wait();
}
}
return cpr != null ? cpr.newHolder(conn) : null; //返回给请求这个客户端的进程
根据前面的分析,ContentProvider所在的进程没有运行或者不是和获取者
同一个进程,就创建了一个ContentProviderConnection
,那么服务端就会挂起,启动ContentProvider所在的进程,并等待它实例化ContentProvider
:
在继续看客户端实例化ContentProvider之前,我们先用一张图来总结一下客户端进程请求服务端(ActivityManagerService
)启动一个ContentProvider的逻辑 :
客户端实例化ContentProvider
ok,通过前面的分析我们知道ContentProvider
最终是在它所在的进程实例化的。接下来就看一下客户端相关代码,
同一个进程中的ContentProvider实例化过程
前面分析我们知道,如果客户端进程
和请求的ContentProvider
位于同一个进程,则ActivityManager.getService().getContentProvider(...);
,会返回一个内容为空的ContentProviderHolder
,
我们再拿刚开始客户端向服务端请求ContentProvider的代码看一下:
holder = ActivityManager.getService().getContentProvider( getApplicationThread(), auth, userId, stable);
//在向服务端获取holder,服务端如果发现ContentProvider的进程和当前客户端进程是同一个进程就会让客户端进程来实例化ContentProvider,具体细节可以在下面分析中看到
holder = installProvider(c, holder, holder.info, true /*noisy*/, holder.noReleaseNeeded, stable);
我们继续看ActivityThread.installProvider
, 这个方法其实有两个逻辑, 下面我只截取一些关键的逻辑,我们现在只看同一个进程中的ContentProvider实例化过程
, 即会初始化localProvider
的逻辑:
private ContentProviderHolder installProvider(...) {
ContentProvider localProvider = null;
IContentProvider provider;
if (holder == null || holder.provider == null) { //服务端没有缓存过这个provider,客户端需要初始化
final java.lang.ClassLoader cl = c.getClassLoader();
LoadedApk packageInfo = peekPackageInfo(ai.packageName, true);
localProvider = packageInfo.getAppFactory().instantiateProvider(cl, info.name);//实例化ContentProvider
provider = localProvider.getIContentProvider();
...
localProvider.attachInfo(c, info);
}else {
provider = holder.provider;
}
ContentProviderHolder retHolder;
IBinder jBinder = provider.asBinder();
if (localProvider != null) { //同一个进程的ContentProvider
ProviderClientRecord pr = mLocalProvidersByName.get(cname);
pr = installProviderAuthoritiesLocked(provider, localProvider, holder); //把Provider缓存起来
retHolder = pr.mHolder;
}else{
ProviderRefCount prc = mProviderRefCountMap.get(jBinder); //其他进程的ContentProvider
...
if(prc == null){
prc = new ProviderRefCount(holder, client, 1000, 1000);
//也缓存起来
ProviderClientRecord client = installProviderAuthoritiesLocked(provider, localProvider, holder);
mProviderRefCountMap.put(jBinder, prc);
...
}
retHolder = prc.holder;
}
return retHolder;
}
对于这个方法我们暂且知道在客户端进程
和请求的ContentProvider
位于同一个进程时它会: 实例化ContentProvider,缓存起来
不在同一个进程中的ContentProvider实例化过程
如果客户端进程
和请求的ContentProvider
不在同一个进程,根据前面我们分析ActivityManagerService
的逻辑可以知道, ActivityManagerService
会调用ContentProvider
所在进程的proc.thread.scheduleInstallProvider(cpi)
,
其实最终调用到installContentProviders()
private void installContentProviders(Context context, List<ProviderInfo> providers) {
final ArrayList<ContentProviderHolder> results = new ArrayList<>();
//ActivityManagerService 让客户端启动的是一个ContentProvider列表
for (ProviderInfo cpi : providers) {
ContentProviderHolder cph = installProvider(context, null, cpi,false, true ,true);
if (cph != null) {
cph.noReleaseNeeded = true;
results.add(cph);
}
}
ActivityManager.getService().publishContentProviders(getApplicationThread(), results); //通知服务端,content provider ok啦
}
即它会调用installProvider
来实例化ContentProvider
,并通知服务端ContentProvider
ok了,可以给其他进程使用了。
那installProvider
具体做了什么呢? 前面已经分析过了,其实就是 缓存下其他进程的IContentProvider(Binder)
。你可以去看一下上面installProvider
方法的localProvider == null
的那个逻辑。
到这里,客户端其实就拿到了IContentProvider(Binder)
。 即ContextImp.getContentResolver().query()
拿到了IContentProvider
。可执行query
了。

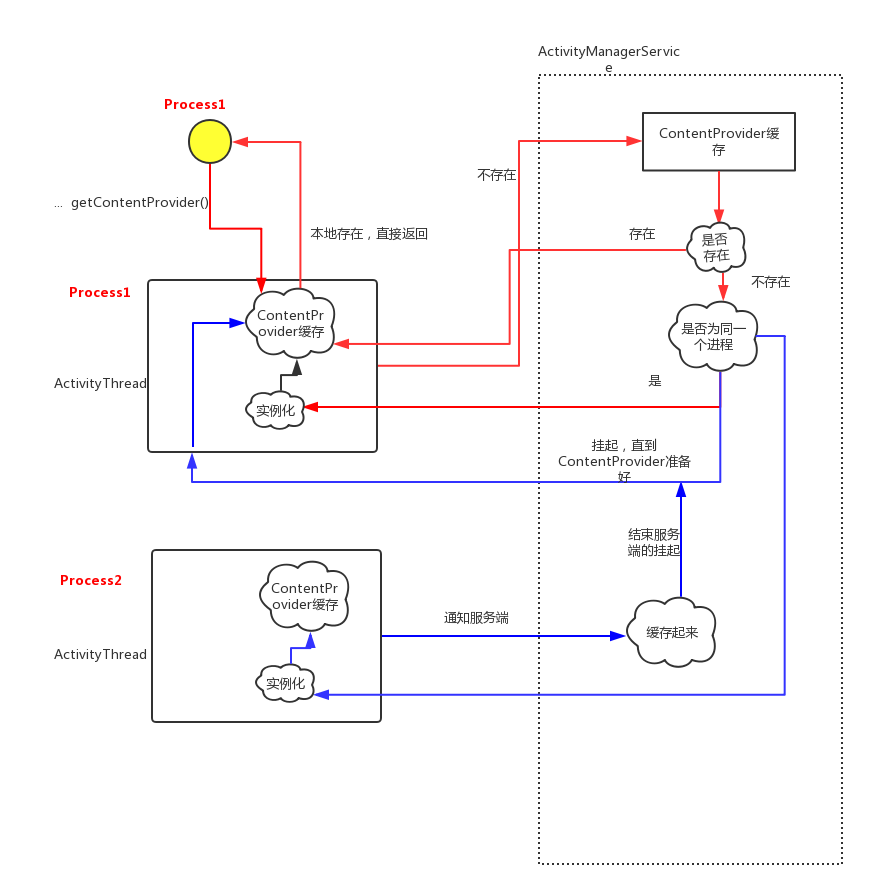

是不是有点云里雾里的,我们看一下下面这张图,来理一下思路吧:
到这里我们算理解了ContentProvider
的工作原理, 我们以一个ContentProvider
第一次启动为例来总结一下:
- 进程在启动ContentProvider时会向
ActivityManagerService
要,ActivityManagerService
如果没有就会让客户端启动这个ContentProvider
- 客户端进程启动
ContentProvider
后就会缓存起来, 方便后续获取 ActivityManagerService
只会缓存那些可能跨进程访问的ContentProvider
- 和不同进程的
ContentProvider
通信是通过Binder
实现的
VirtualApk关于ContentProvider的处理
VirtualApk
它是一个插件化框架,它所需要支持的特性是: 插件中的ContentProvider
如何跑起来? 它又没有在manifest中注册。
其实很简单,类似于它对插件Service的支持
:
- 定义一个占坑的ContentProvider(运行在一个独立的进程)
- hook掉
插件Activity的Context
,并返回自定义的PluginContentResolver
PluginContentResolver
在获取ContentProvider
时,先把个占坑的ContentProvider
唤醒。即让它在ActivityManagerService
中跑起来- 返回给插件一个
IContentProvider
的动态代理。 - 插件通过这个
IContentProvider动态代理
来对ContentProvider
做增删改查 - 在动态代理中把插件的增删改查的Uri,重新拼接定位到
占坑的ContentProvider
- 在
占坑的ContentProvider
实例化插件请求的ContentProvider
,并做对应的增删该查。
所以:
插件的ContentProvider
是运行在占坑的ContentProvider
进程中的。插件的ContentProvider
是不会运行在自己自定的进程中的,即没有多进程ContentProvider
的概念。
欢迎Star我的Android进阶计划,看更多干货
