微信Android增量Proguard方案

背景

随着业务的快速发展,Release构建速度问题不断凸显,从2020年底构建50min到如今接近1h30min的构建时长,其中Proguard阶段耗时占用了接近40%, 时刻影响着工作效率。在整个Release构建耗时链路上,业界优化方案众多,并起到了一定的优化效果。然而我们另辟蹊径,自研一套Inc-Proguard方案,解决了无法增量Proguard问题,实现将耗时降低到分钟级别。

问题出在哪?

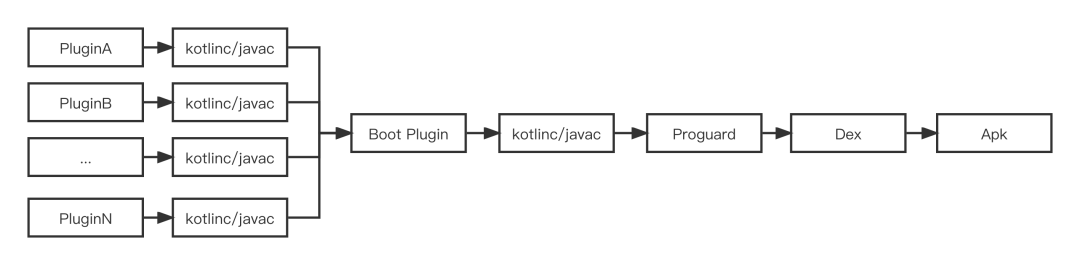

目前Android微信采用模块化的Gradle构建方式,也是业界普遍采用的一种方式。大致构建流程如下:

图1

上图可以看出每个Plugin都有可能并发Compile,执行到Boot Plugin时则需要串行Compile,最终经过Proguard、Dex等构建流程输出Apk, 而每个任务都会有相应的Gradle Task负责执行。

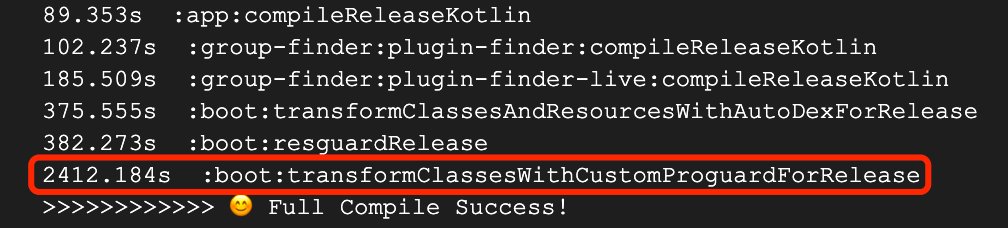

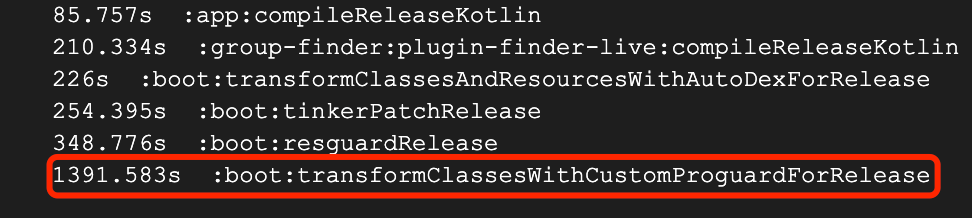

通过对Task进行耗时排序, 了解到Full Proguard(3 optimizationpasses) 平均需要40分钟【图2】,在有Apply Mapping情况下也要20分钟左右【图3】

图2 Full Proguard

图3 Apply Mapping Proguard

图4 Proguard部分流程

具体原因主要有几点:

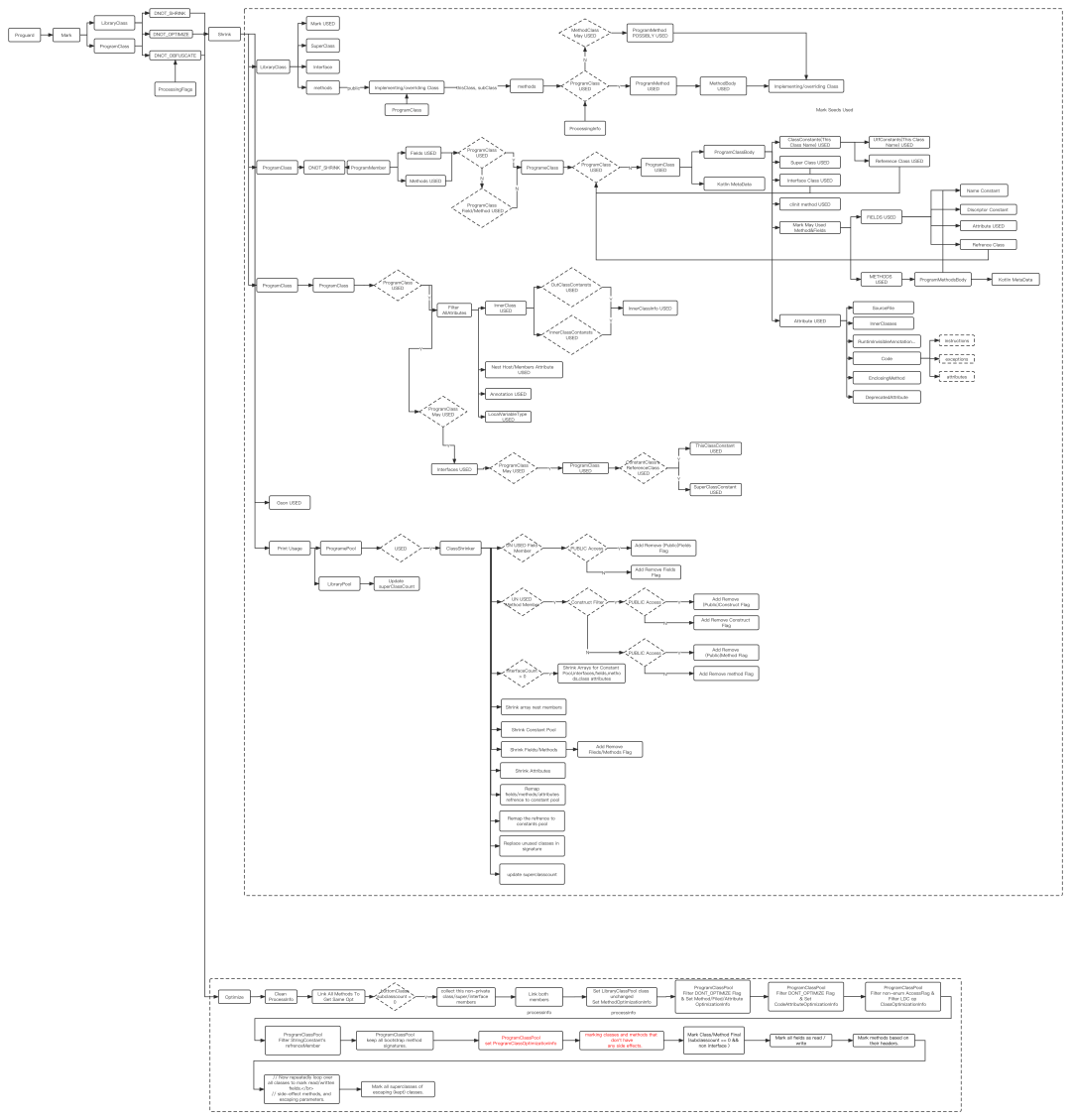

  • Proguard过程深度复杂【图4】,每个阶段都存在一定的耗时,比如Initialize、Shrink、Optimize、Obfuscated 阶段很难进行单点优化;
  • 并发执行只存在Optimize阶段,对整体优化效果不明显【proguard.classfile.visitor.ParallelAllClassVisitor】;
  • 代码膨胀;
  • optimizationpasses次数;
  • Proguard优化项选取;

考虑的优化方案:

  • 一个最简单的优化方案就是通过减少Proguard Optimize 次数来改善耗时,但是会对Apk性能有比较大的影响,比如Dex数,包体积,启动性能等指标;
  • 利用Gradle 增量策略将Incremental Input Jars 输入给Proguard进行增量混淆,亲测如果一旦Input Jars的Reference不完备,就很容易出现Warning导致Proguard失效,即便Proguard成功,也未必跟上次构建结果保持一致;
  • 采用R8,但R8 的耗时优化也达不到我们预期目标,它不允许您停用或启用离散优化,也不允许您修改优化的行为,比如-optimizations 和 -optimizationpasses,这种黑盒的行为往往一旦出现了问题,高昂的维护成本也不容忽视;第三章节我们将进一步解释采用Proguard的原因;
  • 从工程架构考虑,业务Feature层次明确,顺其自然的对Feature部分进行混淆即可,但这种方案也是需要工程架构进一步改造,约束规则,并没有解决根本问题;

综上,我们考虑到在日常开发构建过程中,往往提交的代码并不多,一次提交全量构建,属实恶劣,那能否针对增量修改的代码部分进行增量Proguard呢?答案是可行的!

为什么要采用Proguard?

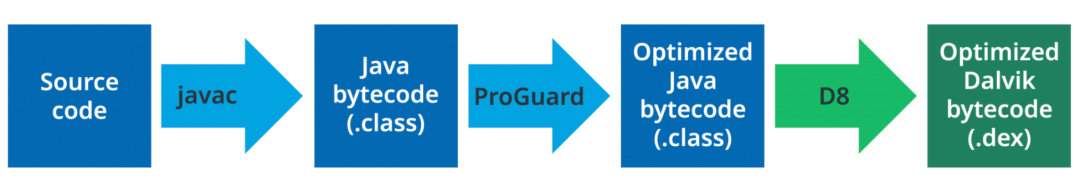

图5 Proguard + D8

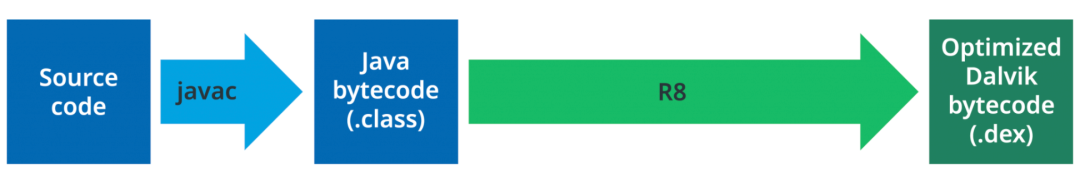

图6 R8

在R8出现之前,Proguard基本上配合Dx/D8使用,生成更小更快的Java字节码,然后交给Dx/D8生成Dalvik字节码【图5】,其中D8 比 dx 输出质量指令更少,寄存器分配更好的字节码。而 R8 【图6】是 D8 的衍生产品,旨在集成 ProGuard 和 D8 的功能,目前仍在优化中,逐渐成熟,具体查看QuardSquare官网[1]了解更多。对于微信,我们仍然使用Proguard,主要原因如下:

  • Proguard优化项跟R8相似,R8在这方面没有明显的优势;
  • Build Time R8 不比 Proguard快多少,在图1基础上采用R8方案则会快10分钟左右,由于两者优化目的不同,R8也包括的Dalvik字节码方面的内容,后续有可能增加耗时,其他原因上述也提到;
  • Android微信针对dex的部分有自己的优化工作,主要目的是减少dex数量,对Tinker Patch大小也有一定帮助,有了自己的Dex优化,在将来的一段时间内我们仍然使用Proguard,这是主要原因;

下面重点介绍增量混淆核心工作:

增量混淆

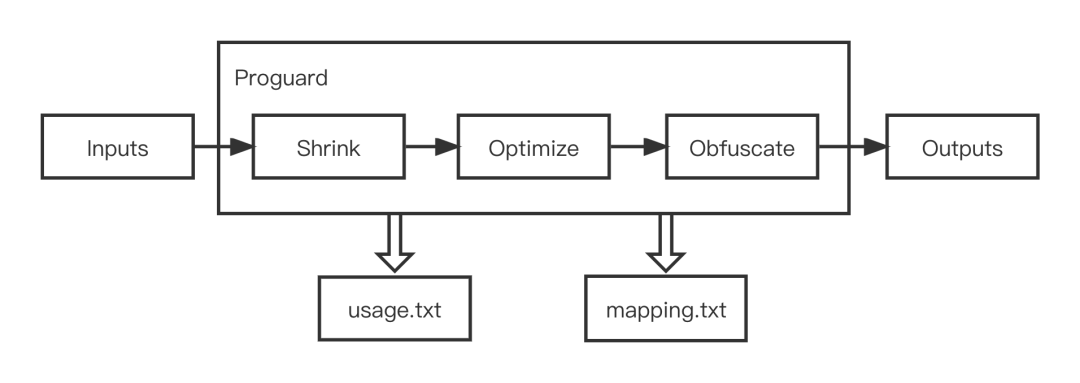

先来看一下Proguard的大致输入输出流程:

图7

Proguard输出两个产出文件 usage.txt 和 mapping.txt【图7】,usage.txt 是将无用Class、Field和Method进行删除,mapping.txt保留Class、Field和Method的original-obfucate class mapping、inline mapping【图8】,其中inline最为常见,也是Proguard难以增量的主要原因之一。

图8 inline

图9

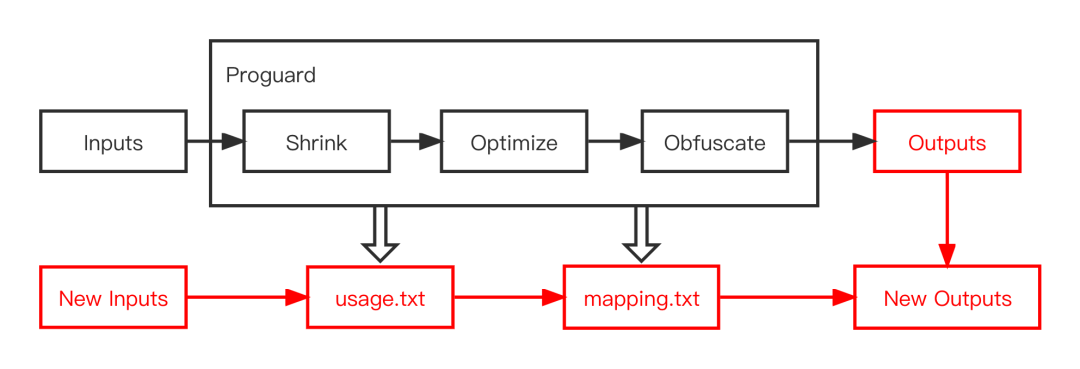

那我们所做的工作就是用当前构建的New Inputs再结合上次构建的产出Outputs【图9】进行增量Proguard,具体实现思路如下:

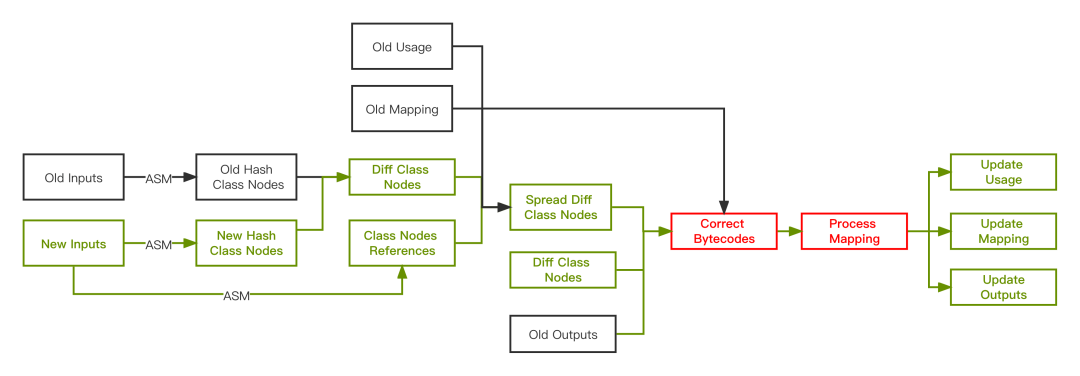

图10 实现思路

根据上述流程图,总结出大致的实现步骤:

  1. 利用ASM将上次构建的OutInput Jars、构建的NewInputs Jars 构建HashClassNodes Tree,以便序列化Snapshot;
  2. NewInputs Jars 构建Class Nodes Reference Graph, 目的是获取Class Nodes之间的引用关系;
  3. HashClassNodes Tree 构建 Diff Class Nodes, 获取当前构建的代码变更;
  4. Diff Class Nodes 和 Class Nodes Reference Graph 构建 Spread Diff Class Nodes,获取扩散影响的代码变更;
  5. Spread/ Diff Class Nodes 结合上次构建的产出Old Inputs Jars、usage.txt、mapping.txt 进行字节码矫正(Correct Bytecodes)
  6. 将校正后的字节码重新ReMapping(Process Mapping)
  7. 更新usage.txt 、mapping.txt 和 output jars

Diff

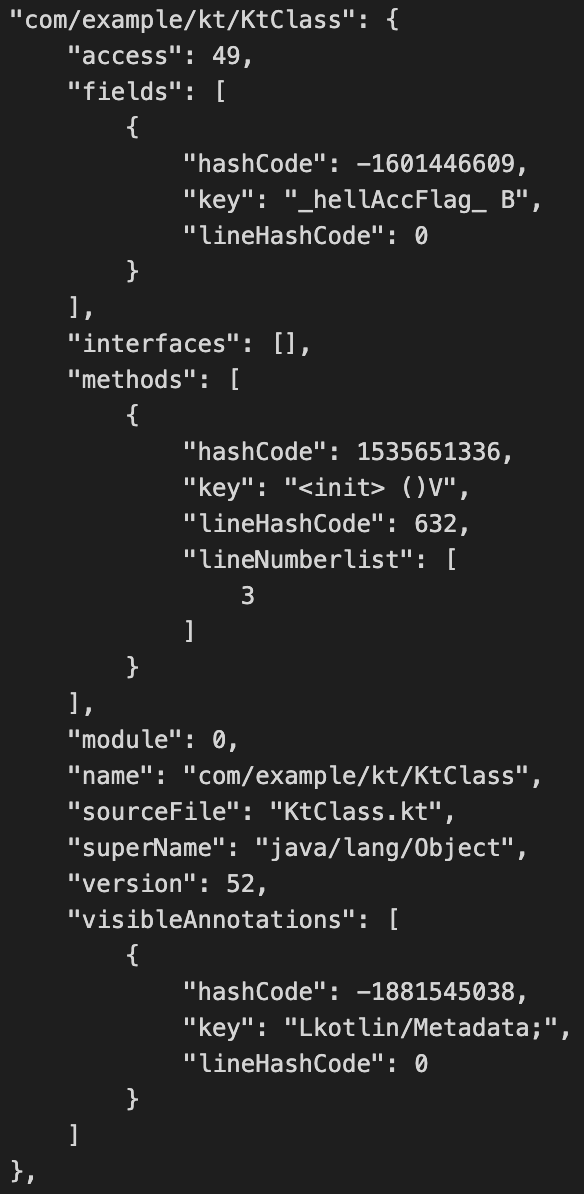

首先来看我们如何将输入Jars进行Hash,首先大家很容易想到利用ASM工具解析Class,分析出Fields/Methods等字节码内容,并利用哈希函数计算hashcode值,例图11:

图11 hash snapshot

哈希函数我们采用hash = hash ∗iConstant+value, hash=17, iconstant=37,选取质数因子主要是尽可能避免hash冲突,分布均匀。至此我们很容易计算出相邻构建的代码差异即可【图12】

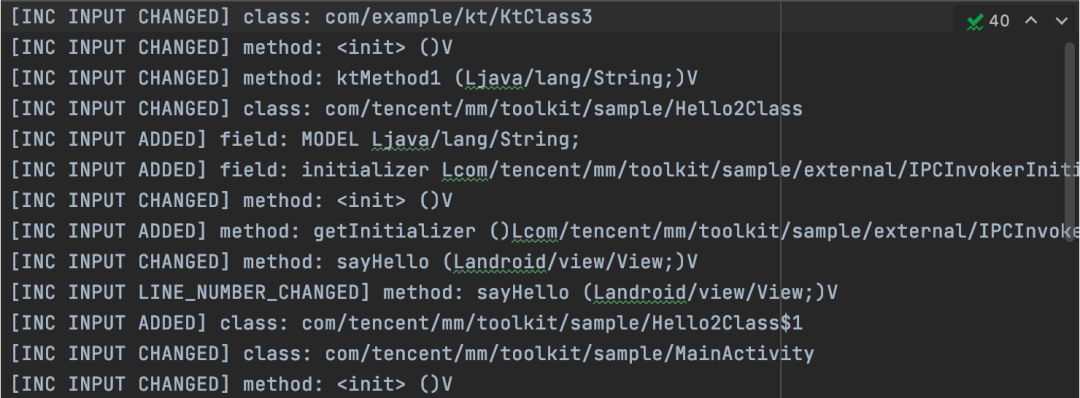

图12 Diff

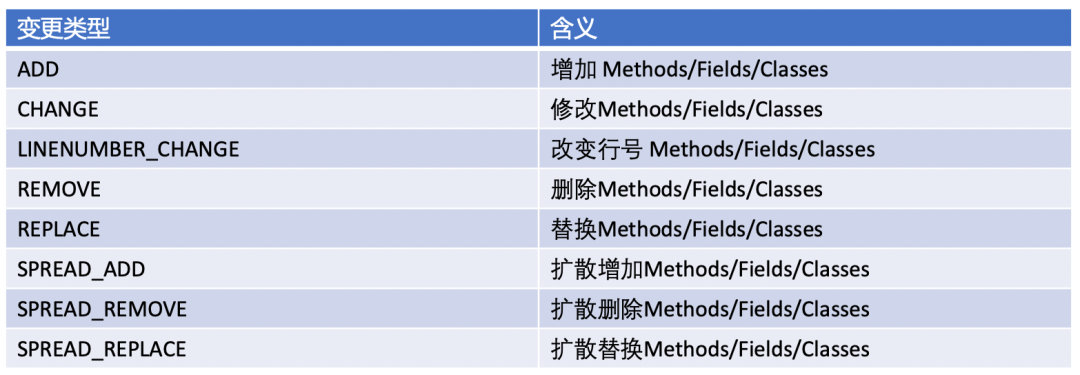

目前我们支持以下几种类型的变更,基本覆盖所有的代码增量情况的更改:

图13 变更类型

Class Nodes

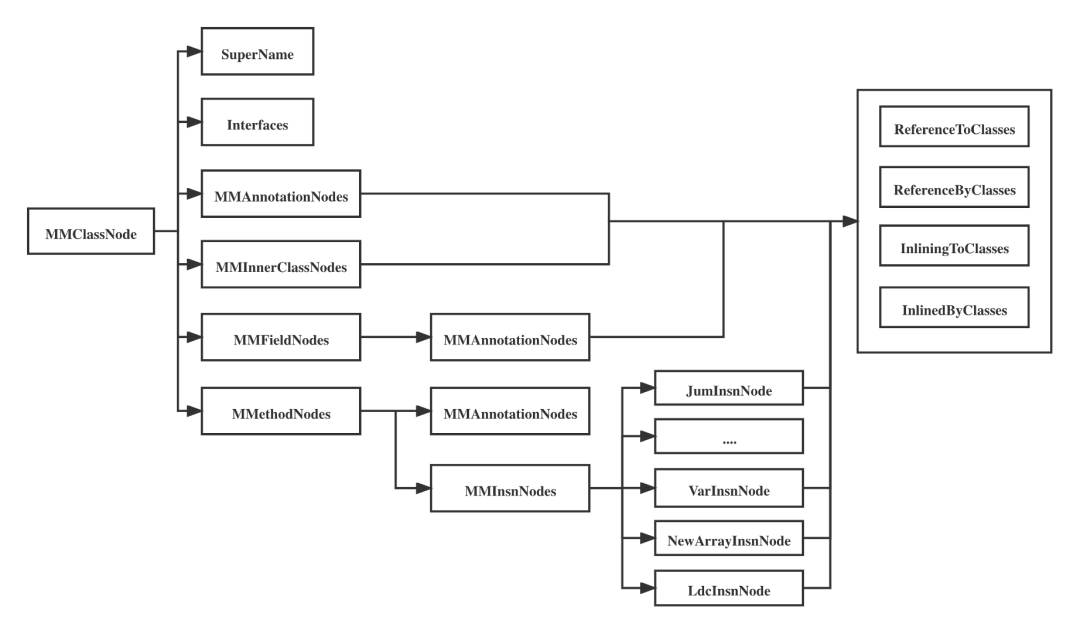

有了具体的代码变更之后,为了方便后续进行字节码操作,还需要对当前的Class构建Class Node结构化数据,同样我们借鉴ASM-Tree库进行分析和扩展,构建出了功能更为强大的MM-ClassNode-Tree, 结构大致如下【图14】:

图14 ClassNode Tree

其中每个Node都保存着对Class的直接引用和inline关系,引用关系【15】我们可以通过Constants Pool获得,Inline信息可以从Mapping中获取【图16】,同样我们的Mapping、Usage信息都将会被结构化组织。

    private fun findReferencedClasses(referencingClass: Clazz, member: Member?, descriptor: String, owner: String,                                      name: String,  node: String): ArrayList? {        val enumeration = DescriptorClassEnumeration(descriptor)        val classCount = enumeration.classCount()        var referencedClasses :ArrayList? = null        if (classCount > 0) {            referencedClasses = ArrayList()            for (index in 0 until classCount) {                val fluff = enumeration.nextFluff()                val name = enumeration.nextClassName()                val referencedClass: Clazz? = findClass(referencingClass, member, name, node)                if (referencedClass != null) {                    referencedClasses.add(referencedClass)                }            }        }        val referencedClass: Clazz? = findClass(referencingClass, member, owner, node)        if (referencedClass != null) {            if (referencedClasses == null) {                referencedClasses = ArrayList()            }            referencedClasses.add(referencedClass)        }        return referencedClasses    }

例15 find reference

    public static class MethodInfo {        private int obfuscatedFirstLineNumber;        private int obfuscatedLastLineNumber;        private final String originalClassName;        private int originalFirstLineNumber;        private int originalLastLineNumber;        private final String originalType;        private final String originalName;        private final String originalArguments;
        private final String obfuscatedName;        private final String obfuscatedArguments;        public MethodInfo inlineToInfo;        public MethodInfo inlineByInfo;        //mapping文件中是否为:xxx:xxx[false], :xxx[true]        private boolean sameLineNumber;
        private boolean markRemoved;}

例16 mapping info(部分)

接下来,我们有必要继续计算当前的变更的Spread Change,有了上面的引用和内联关系,就很容易计算出影响的其他Class Diff:

def spreadDiffClassMarker = new SpreadDiffClassVisitor(spreadDiffWriter, logWriter,                    configuration.classLoader, programClassPool)            programClassPool.classAccept(                    new ClassProcessingInfoFilter(Status.NodeStatusFlag.ADD.value |                                                  Status.NodeStatusFlag.CHANGE.value |                                                  Status.NodeStatusFlag.REPLACE.value, 0, 0,                            new MultiClassVisitor(                                    spreadDiffClassMarker,
                                    new MMAllMemberVisitor(                                            new MMemberProcessingInfoFilter(Status.NodeStatusFlag.ADD.value |                                                                            Status.NodeStatusFlag.CHANGE.value, 0, 0, spreadDiffClassMarker)))))}

例17 spread diff

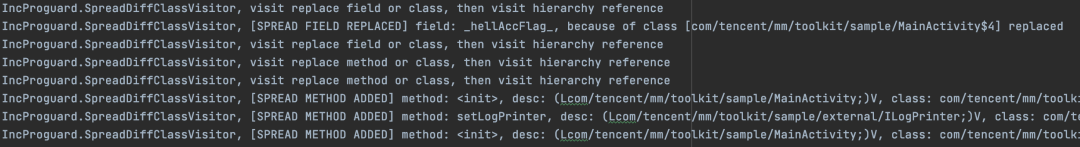

图18

Corrector

上述章节主要讲述如何获取Diff Class Nodes,  整个流程最为关键的部分则是字节码校正,下面通过举例说明针对不同的变更类型,其处理方式也不尽相同:

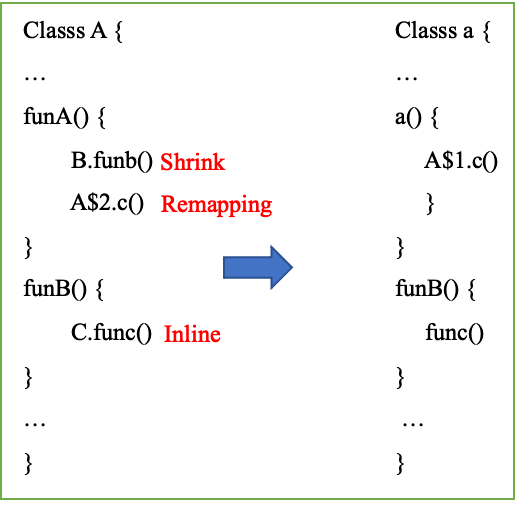

图19

在上次构建中,class A被映射为class a,B.funb() 被shrink掉保存在usage.txt中,A$2为匿名内部类remapping为A$1, 方法funB中将class C的func方法inline,并保存在mapping.txt中,考虑针对当前修改情况进行分别校正处理:

图20 ADD

图21 CHANGE

图22 REPLACE

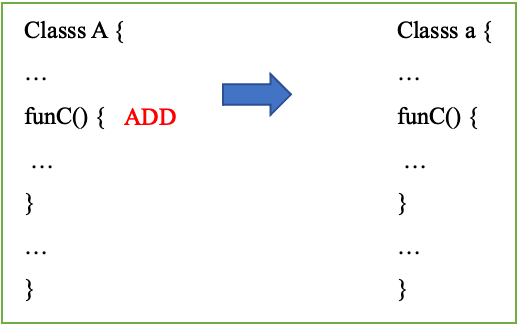

  • ADD: func()为新添加方法,由于mapping文件并不存在func的映射关系,所以直接添加到class a中即可,code部分也相应copy输出【图20】,如果新增的方法中存在shrink/inline的code部分,同样也一并ADD处理;
usageMarker.isAdded(programMethod) || usageMarker.isSpreadAdded(programMethod) -> {                    val exceptionsArray: Array? =                        if (programMethod.exceptions == null) null else programMethod.exceptions.toTypedArray()                    val correctMethodVisitor = outputClass.visitMethod(                        programMethod.access,                        programMethod.name,                        programMethod.desc,                        programMethod.signature,                        exceptionsArray                    ) as MMethodNode
                    processingFlagMarker.markCorrectAdd(correctMethodVisitor)
                    programMethod.accept(InnerProcessingMethodVisitor(                        programClass = inputProgramClass,                        inputMethodNode = programMethod,                        methodVisitor = correctMethodVisitor                    ))                }

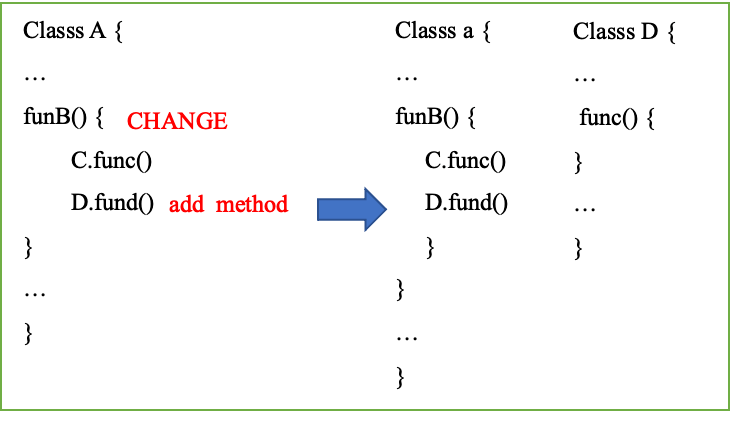

  • CHANGE: 如果在方法funB中新增一个D.fund方法,则class A的funB处于CHANGE状态,此时inline的C.func和新添加的D.fund方法copy到class a中,inline的Class D部分则需要设置ADD状态,补齐func code部分【图21】;
usageMarker.isChanged(inputMethodNode) || usageMarker.isSpreadChanged(inputMethodNode) -> {
                    val index = outputProgramClass.methods.indexOf(outputProgramMethod)                    val exceptionsArray: Array? =                if (outputProgramMethod.exceptions == null) null else outputProgramMethod.exceptions.toTypedArray()            val newProgramMethod = MMProgramMethodNode(outputProgramMethod.access,                                                       outputProgramMethod.name,                                                       outputProgramMethod.desc,                                                       outputProgramMethod.signature,                                                       exceptionsArray)            inputMethodNode.accept(                InnerProcessingMethodVisitor(                    programClass = inputProgramClass,                    inputMethodNode = inputMethodNode,                    methodVisitor = newProgramMethod                )            )            outputProgramClass.methods[index] = newProgramMethod
            processingFlagMarker.markCorrectChange(newProgramMethod)        }

  • REMOVE:  此过程比较简单,删除class A中某个方法,可以简单将class a中对应的方法进行删除即可;
  • LINE NUMBER CHANGE:  如果修改class A中的任何代码,都会引起下面的code 行号信息发生变更,同样也会影响解栈操作,这里我们在hash过程中也要保留一份line code信息,针对当前的行号变更并结合offset偏移从而计算当前的line number,最后更新到outputs即可;
indexLineNumberOffsets = inputMethodNode.getLineNumberOffset(inputProgramClass)
                    val filterInputLineNumberNodes = inputMethodNode.filterLineNumberNodes()                    val filterOutputLineNumberNodes = outputProgramMethod.filterLineNumberNodes()                    if (filterInputLineNumberNodes.size == indexLineNumberOffsets?.size && filterOutputLineNumberNodes.size == indexLineNumberOffsets?.size ) {                        oldLineNumberArray = inputMethodNode.filterLineNumberNodes().mapIndexed { _index ,lineNumberNode -> lineNumberNode.line - indexLineNumberOffsets!![_index] }                        outputProgramMethod.insnsAccept(outputProgramClass, this, null)                    } else {                        logPrinter?.println("$TAG >>>>>>>>>>>>>> ERROR, lineNumberNodes is not same size!")                    }

  • SPREAD CHANGE/REMOVE/ADD…    处理逻辑同上

考虑以下几种特殊情况:

  • 匿名内部类mapping:

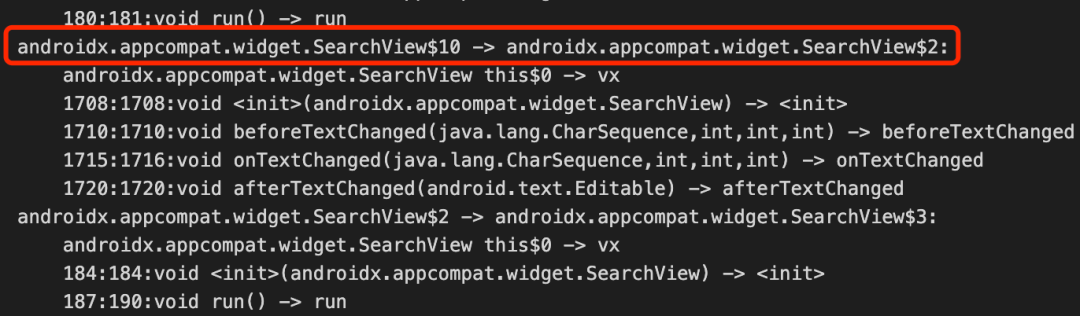

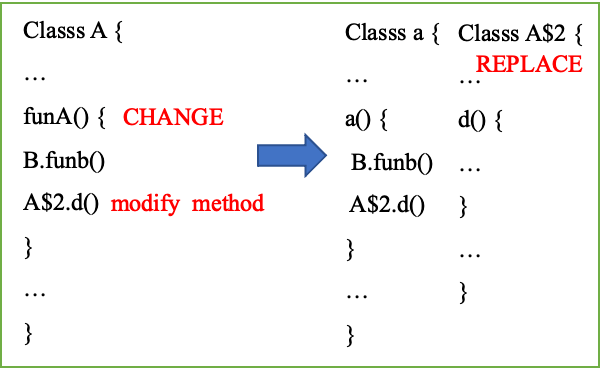

Proguard针对匿名内部类,可能会做remapping处理,比如图23中SearchView$10会被重新mapping为SearchView$2,因此,因此无法利用上次构建的mapping信息来还原当前的class,这里我们采取REPLACE的方式进行处理,见图22,当class A中的funA方法体有修改,则标记为CHANGE状态,此时A$2将必须copy到class a中,同时A$2需要remapping为A$2, 而不是A$1;

图23 匿名类

其他情况:

  • arguments 优化

method的方法参数也有可能被Shrink优化【proguard.optimize.MethodDescriptorShrinker#visitProgramMethod】,导致无法通过mapping进行找回,这里我们修改Proguard源码,保留Shrink前后的mapping信息即可。

  • return value 优化

同样method的 return value也会存在优化的情况,考虑到在微信此优化数量并不明显,这里通过配置!method/propagation/returnvalue简单处理

Update

corrector环节处理之后,最后则需要对outputs进行remapping,并更新产出文件,大致原理如下:

  • Remapping outputs

校正后的字节码还必须进行重新混淆才能输出生产环境Apk,阅读retrace解析流程,我们顺利地将上次构建的mapping.txt进行结构化解析,再对已经标记待处理的output classes/fields/methods/annotation/code insn部分进行混淆remapping【图24,25,26】;

  // Process mapping  def mappingProcessor = new ProcessingMappingVisitor(mappingRemapper, logPrinter, outputProgramPool)  outputProgramPool.classAccept(new MultiClassVisitor(                                          // Update class mapping                                          new ClassProcessingFlagFilter(ProcessingFlag.CORRECTED_CHANGE.value |                                                                        ProcessingFlag.CORRECTED_ADD.value |                                                                        ProcessingFlag.CORRECTED_REPLACED.value,                                                  0,0, mappingProcessor),
                                          new MMAllMemberVisitor(                                                  // Update methods/fields mapping                                                  new MMemberProcessingFlagFilter(ProcessingFlag.CORRECTED_CHANGE.value |                                                                                  ProcessingFlag.CORRECTED_ADD.value|                                                                                  ProcessingFlag.CORRECTED_REPLACED.value,                                                          0, 0, mappingProcessor)),  ))

图24 remapping

if (typeInsnNode.opcode == Opcodes.NEW ||    typeInsnNode.opcode == Opcodes.ANEWARRAY ||    typeInsnNode.opcode == Opcodes.CHECKCAST ||    typeInsnNode.opcode == Opcodes.INSTANCEOF) {    typeInsnNode.desc = obfuscatedDescriptor(typeInsnNode.desc, mapper, logPrinter)    logPrinter?.println("$TAG, >>>>>>>> process typeInsn desc: ${typeInsnNode.desc}" +            " -> obfuscate desc: ${typeInsnNode.desc}")}

图25 obfuscate insn(部分)

fun obfuscatedDescriptor(originalInternalDescriptor: String, mappingRemapper: FrameRemapper?,                         logPrinter: PrintWriter?, fixClassInfo: ProgramClassFixInfo? = null): String {    val startIndex = originalInternalDescriptor.indexOf(TypeConstants.CLASS_START)    val endIndex = originalInternalDescriptor.lastIndexOf(TypeConstants.CLASS_END)    if (startIndex < 0 || endIndex <= 0) {        return obfuscatedInternalClass(ClassUtil.externalClassName(originalInternalDescriptor), mappingRemapper, fixClassInfo)    }    try {        val newDescriptorBuffer = StringBuffer(originalInternalDescriptor.length)        val enumeration = DescriptorClassEnumeration(originalInternalDescriptor)        if (enumeration.classCount() < 2) {            return obfuscatedInnerDescriptor(originalInternalDescriptor, startIndex, endIndex, mappingRemapper, logPrinter, fixClassInfo)        }        newDescriptorBuffer.append(enumeration.nextFluff())        while (enumeration.hasMoreClassNames()) {            val internalClassName = enumeration.nextClassName()            val obfuscatedClassName = obfuscatedInternalClass(ClassUtil.externalClassName(internalClassName), mappingRemapper, fixClassInfo)            newDescriptorBuffer.append(obfuscatedClassName)            newDescriptorBuffer.append(enumeration.nextFluff())        }        return newDescriptorBuffer.toString()    } catch (ex: Exception) {        logPrinter?.println("process obfuscatedDescriptor error, originalDescriptor: $originalInternalDescriptor")        ex.printStackTrace()    }    return obfuscatedInnerDescriptor(originalInternalDescriptor, startIndex, endIndex, mappingRemapper, logPrinter, fixClassInfo)}

图26 obfuscate description

  • Update usage/mapping.txt

进一步的,通过corrector后的字节码状态信息,也需要同步更新usase/mapping的结构化数据,并Print到当前的usage和mapping产出文件中【图27】;

...if (!methodInfo.isInlineInfo()) {      if (methodInfo.originalFirstLineNumber > 0) {          // Print out the line number range of the method,          // ignoring line numbers of any inlined methods.          pw.println("    " +                  methodInfo.originalFirstLineNumber + ":" +                  methodInfo.originalLastLineNumber + ":" +                  methodInfo.originalType + " " +                  methodInfo.originalName + JavaTypeConstants.METHOD_ARGUMENTS_OPEN +                  methodInfo.originalArguments + JavaTypeConstants.METHOD_ARGUMENTS_CLOSE +                  " -> " +                  obfuscatedMethodName);      } else {          // Print out the method mapping without line numbers.          pw.println("    " +                  methodInfo.originalType + " " +                  methodInfo.originalName + JavaTypeConstants.METHOD_ARGUMENTS_OPEN +                  methodInfo.originalArguments + JavaTypeConstants.METHOD_ARGUMENTS_CLOSE +                  " -> " +                  obfuscatedMethodName);      }  } else {    ...                        }

图27 print mapping

  • Update outputs:

最后,基于corrector后的字节码状态信息,利用ASM更新上次构建的Output Jars产物【图28】,从而实现增量混淆效果;

...ExtensionUtil.isDir(outputFile.absolutePath) -> {          classNameSets?.forEach { name ->              val programClass = outputProgramPool.getClass(name) as MMClassNode              IncrementalDirProcessor(                  logPrinter,                  classLoader,                  ignoreCheckClass,                  outputProgramPool, programClass,                  processFlagsMarker,                  outputFile.toPath(),                  outputFile.toPath()              ).proceed()          }      } ...

图28 update outputs

效果

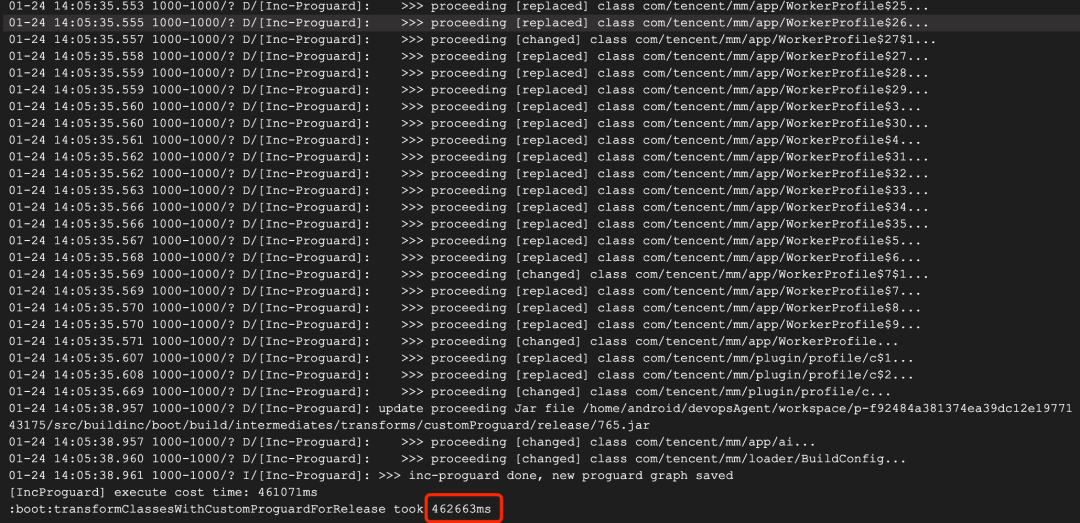

图29

图30

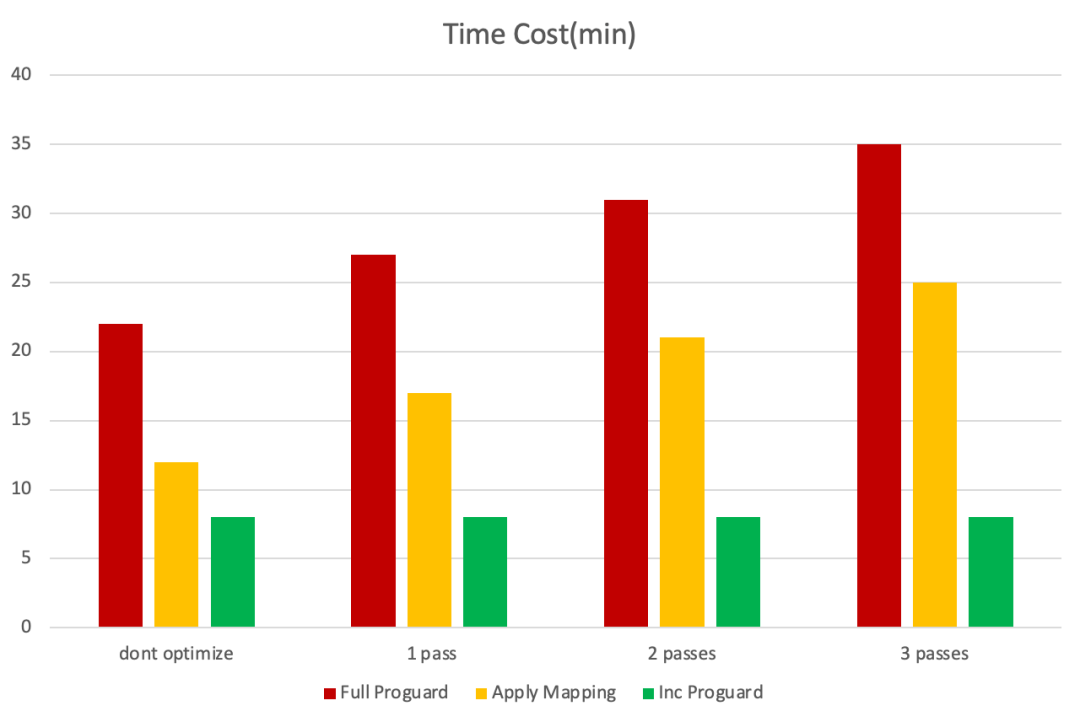

从图29,30可以看出,优化效果十分明显,整个inc-proguard过程平均控制在8分钟左右即可增量混淆完成,pass越多优化越明显,达到了预期效果。除此之外,为了保证增量准确率,还做了很多细节上的处理,比如call super/interface class的method 其mapping如何处理、特定的字节码指令如何mapping、ClassReader出现ClassNotFoundException如何解决等等。

最后

最后,编译优化并不是一件容易的事情,有些策略的选择都是结合整个团队的实际情况来综合考虑,总体上增量混淆方案基本上保持了耗时相对稳定、代码侵入小、优化程度完全可控等优势,编译问题我们仍在优化,欢迎大家留言交流。

参考资料

[1]

https://www.guardsquare.com/blog/proguard-and-r8
